Na papírenském stroji trvale měříme Online diagnostickým systémem ložiska lisových válců.
Na Ložisku lisového válce 23240CCK/W33 je pravidelně sledováno více vibračních parametrů. Rychlost vibrací vef, zrychlení vibrací app, obálka zrychlení env. Na některých měřených parametrech došlo po roce provozu ložiska ke zhoršení. Bylo diagnostikováno poškození vnějšího kroužku soudečkového ložiska. Byla doporučena výměna ložiska během plánované odstávky. Po výměně se ukázala správnost diagnózy.

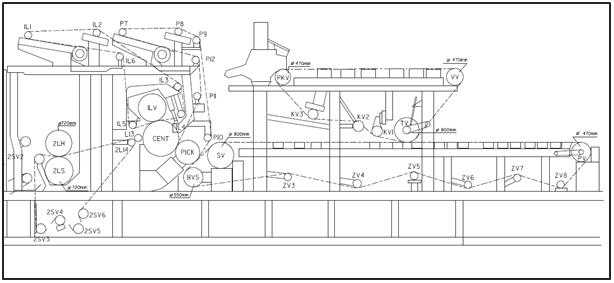

Obr.1 Schéma stroje

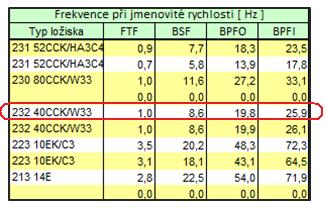

Obr.2 Frekvence vad ložiska 232 40 CCK/W33

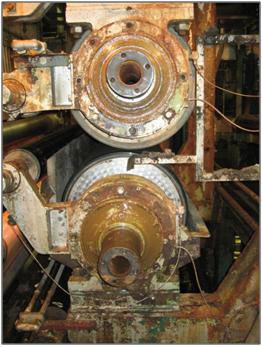

Obr. 3 Lisové válce druhého lisu

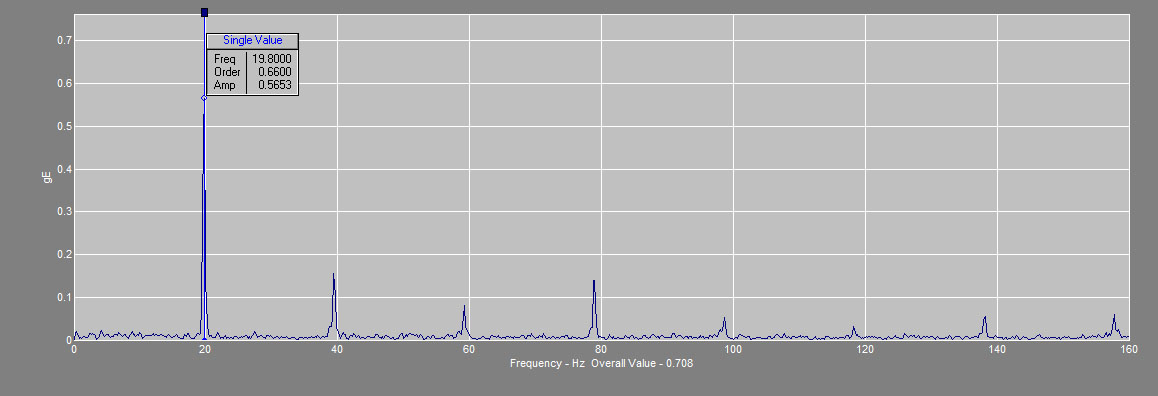

Obr.4 Frekvenční spektrum obálky zrychlení ENV. Ve spektru je patrná vada poškození vnějšího kroužku ložiska 23240CCK/W33

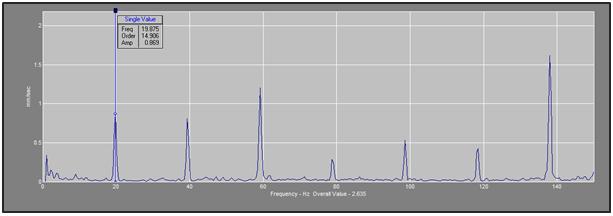

Obr.5 Frekvenční spektrum rychlosti vibrací vef V nízkofrekvenčním spektru je patrná vada poškození vnějšího kroužku ložiska 23240CCK/W33

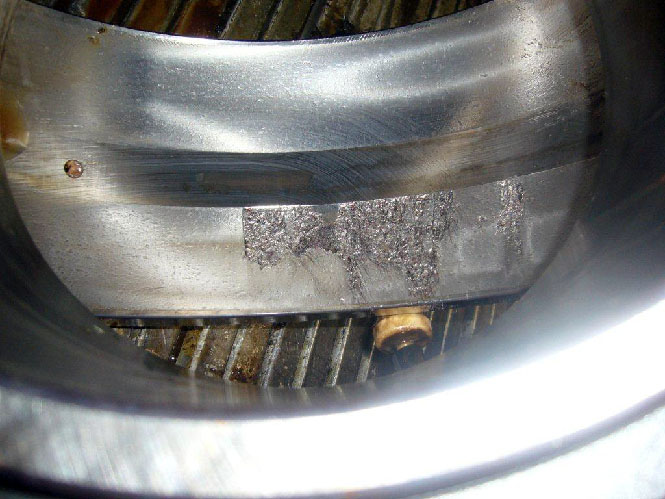

Obr.6 Výrazné poškození vnějšího kroužku ložiska
